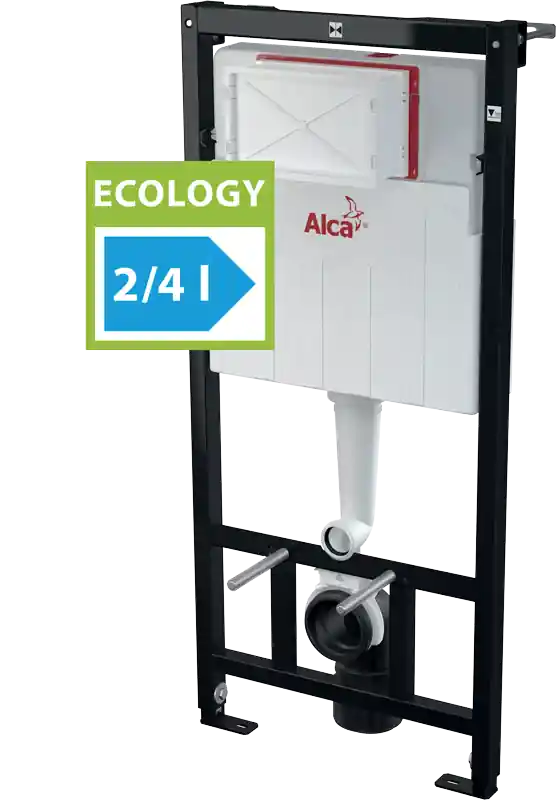

Alcaplast Sádromodul falsík alatti szerelési rendszer ECOLOGY száraz szereléshez AM101/1120E
Alkalmazás
Függesztett WC-hez 2/4l mennyiségű öblítéssel
Tartófal elé vagy gipszkarton szerkezetbe való falsík alatti szereléshez
0-200 mm-es padló vastagsághoz
Függesztett WC szereléséhez 180 mm vagy 230 mm csatlakozással
Műszaki adatok
Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül G1/2 "
Víznyomás terjedelem 0,05 – 0,8 MPa
Javasolt víznyomás terjedelem 0,3 – 0,5 MPa
Nagy öblítés 3,5 – 6 l
Kis öblítés: 2 – 4 l
A nagy öblítés alapbeállítása 4 l
A kis öblítés alapbeállítása 2 l
Higiénikus tartalék 2 l
A víz térfogata a tartályban 6 l
Terhelési próba 400 kg
Jellemzők
Állítható horgonyláb fékkel, 0-200 mm fesztávolságban
A szintező és a középvonal látható megjelölése
A szennyvízcső tartójának mechanizmusa nyolc pozícióban állítható 0-93 mm távolságban
Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez
A keret szerkezete lehetővé teszi a rögzítést a különálló kellően tartó gipszkartonfalhoz vagy tartófal elé.
A beépített rendszert gipszkartonnal befedik és nincs szükség további merevítésre vagy rögzítő elemekre.
A polisztirol szigetelésének szerkezete megakadályozza a páralecsapódás képződését a tartály felületén és tompítja a tartály rezgését.
Előkészítés a bidés WC ülőke és a kézi bidé zuhany DG1/2‘ tartójának csatlakozásához
Kettős öblítés függetlenül állítható, higiéniai tartalékkal
Alkalmas a távolabbról való vagy érzékelős öblítés beszereléséhez
Kompatibilis az összes Alcaplast nyomólappal.
Karbantartás szerszám nélkül
Vízcsatlakozás hátulról / felülről középen
A tartály egy darabból készül, így biztosítva a 100%-os vízzárást.
A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását.
Állítható szerelési mélység 20mm-től – 95 mm-ig.
Szerelési mélység 125 mm
A tartószerkezet anyaga: fém porszórt felülettel
Csomag tartalma
Tartály töltő és leeresztő szeleppel
Önhordó keret
1/2“ csatlakozó a víz bekötéséhez integrált Schell 1/2“-3/8“ sarokszeleppel
Csavar a szerkezethez 2 db
Rögzítő szett: csavar Ø8×60 – 4 db, tipli Ø12 – 4 db
Rögzítő anyag a bidé rögzítéséhez: menetes szár M12 – 4 db, 2 db alátét, fedő 2 db, anya 2 db, menetvédő kupak 2 db
Szennyvízcső HT 90/110 polietilén, PE-HD
Befolyócső tömítés, kivezetés polipropilén, mandzsetta betét
Szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés
Szerelő nyílás fedél,a szerelő nyílás takarására beépítéskor
A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
